Złącze baterii litowej 18650

2020-09-28 01:37

W rzeczywistym użytkowaniu akumulatorów często wymagane jest wysokie napięcie i duży prąd, które wymagają połączenia kilku pojedynczych akumulatorów szeregowo lub równolegle (lub obu), nazywamy to pakietem akumulatorowym. Akumulator litowy 18650 wymaga określonego standardu.

18650 bateria w serii: Gdy wiele akumulatorów litowych 18650 jest połączonych szeregowo, napięcie akumulatora jest sumą całego napięcia akumulatora, ale pojemność pozostaje niezmieniona.

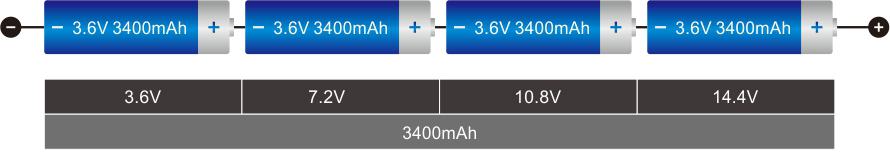

Schemat ideowy połączenia 18650-4S

18650 bateria równolegle: Jeśli podłączysz wiele baterii litowych 18650 równolegle, możesz uzyskać większą moc. Równoległe połączenie baterii litowej utrzymuje stałe napięcie, podczas gdy pojemność wzrasta. Całkowita pojemność to suma całkowitej pojemności wszystkich pojedynczych baterii litowych.

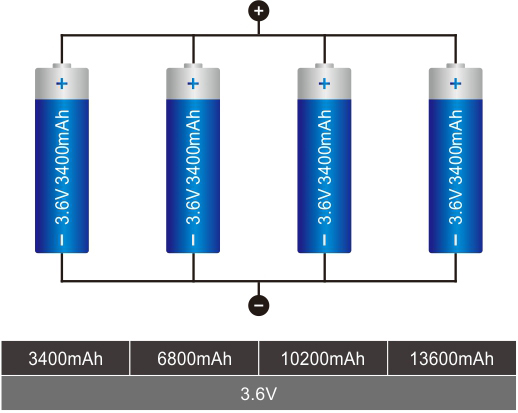

Schemat ideowy połączenia 18650-4P

Szeregowe i równoległe połączenie baterii 18650: metoda połączenia szeregowego i równoległego polega na połączeniu kilku akumulatorów litowych szeregowo, a następnie równoległym połączeniu akumulatorów. Poprawia nie tylko napięcie wyjściowe, ale także pojemność.

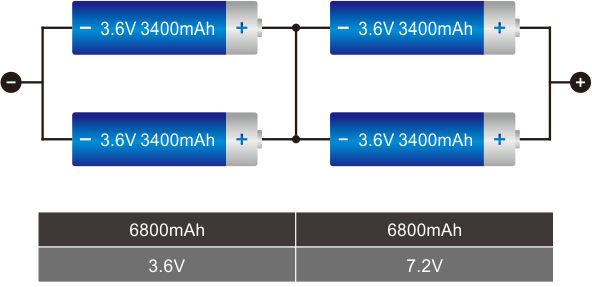

18650-2S2P Schemat połączeń

  • Szeregowe i równoległe połączenie baterie litowe potrzebujesz dopasowania ogniw baterii.
    Standardy dopasowania baterii litowych: napięcie ≤10mV opór Pojemność ≤5mΩ ≤20 mA
  • Bateria o tym samym napięciu
  • Różne baterie mają różne napięcia. Po połączeniu równoległym akumulator wysokonapięciowy ładuje akumulator niskonapięciowy, co powoduje zużycie energii i może prowadzić do wypadków.
  • Bateria o tej samej pojemności
  • Połącz szeregowo akumulatory o różnych pojemnościach. Na przykład ta sama bateria może różnić się stopniem starzenia. Baterie o małej pojemności najpierw zostaną całkowicie rozładowane, a następnie wzrośnie opór wewnętrzny. Musisz również użyć tej samej baterii, jeśli łączysz ją szeregowo. W przeciwnym razie po podłączeniu szeregowo akumulatorów o różnych pojemnościach (np. ten sam akumulator może się różnić stopniem starzenia) akumulatory o małej pojemności najpierw całkowicie się rozładują, a następnie wzrośnie opór wewnętrzny.
  • W tym momencie akumulatory o dużej pojemności rozładują się poprzez rezystancję wewnętrzną akumulatorów o małej pojemności, a następnie ładują się wstecznie. W ten sposób napięcie na obciążeniu zostanie znacznie zmniejszone, akumulator nie będzie mógł działać, a akumulator o dużej pojemności jest równoważny tylko akumulatorowi o małej pojemności. Długotrwałe użytkowanie może spowodować wypadki.
  • Pakiet akumulatorów wymaga wysokiego stopnia spójności (pojemność, impedancja wewnętrzna, napięcie, krzywa rozładowania, żywotność).
  • Cykl życia pakietu baterii jest krótszy niż pojedynczego akumulatora.
  • Różne baterie mają różne napięcia. Po połączeniu równoległym akumulator wysokonapięciowy ładuje akumulator niskonapięciowy, co powoduje zużycie energii i może prowadzić do wypadków.
  • Musi być używany w ograniczonych warunkach (w tym ładowanie, prąd rozładowania, tryb ładowania, temperatura itp.)
  • Po uformowaniu akumulatora litowego napięcie i pojemność akumulatora znacznie wzrosną, dlatego należy go chronić. Wymaga również monitorowania bilansu ładowania, temperatury, napięcia i przetężenia.
  • Akumulator musi spełniać wymagania projektowe dotyczące napięcia i pojemności.
